螺旋输送机螺旋输送机
新乡市粉色视频在线免费观看振动机械制造有限公司螺旋输送机型号多样，规格齐全，螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料.（例如：水泥、粉煤灰、石灰、粮等）而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。

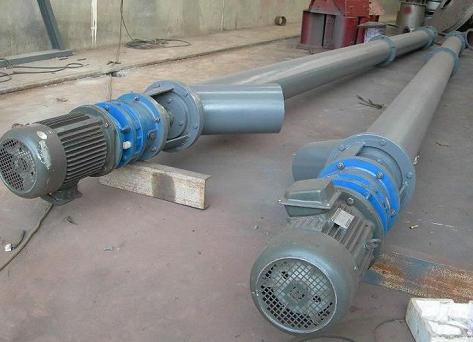

1、管式螺旋输送机（不锈钢螺旋输送机、普钢管式螺旋输送机）
管式螺旋输送机是利用螺旋旋转而推移物料的连续输送设备，适用输送面粉、谷类、水泥、化肥、灰渣、沙子、石子、煤粉、小块煤等物料。由于机体内有效流通面积小，螺旋输送机不宜输磅易变质的、粘性太大、易结块的物料。 螺旋输送机被广泛使用在各种工业部门，如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业；适用于水平或小于 20 °，倾角。螺旋输送机具有结构简单，制做成本低，密封性强、卸料。操作方便等优点，中间可多点装、不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整理机可靠性高，寿命长，适应性强，安装维修方便。螺旋直径从 200 毫米到 500 毫米，共有五种规格，长度从 4 米 到 70 米 ，每隔 1 米一档，选型时符合标准公称长度，特殊需要可在选配节中另行提出。
管式螺旋输送机可布置成水平或倾斜输送形式，管式螺旋输送机如需变向输送，应作特殊订货。
GX管式螺旋输送机技术参数：
|
规格 |
主要技术性能 |
驱动装置 |
质量/kg |
|||||
|
型号 |
长度/m |
产量（水泥）/（t/h） |
转速/（r/min） |
减速器 |
电动机 |
|||
|
型号 |
速比 |
型号 |
功率/kw |
|||||
|
GX200 |
10 |
9 |
60 |
YZQ |
23.34 |
Y90s-4 |
1.1 |
726 |
|
GX200 |
20 |
9 |
60 |
YZQ |
23.34 |
Y90l-4 |
1.5 |
1258 |
|
GX250 |
10 |
15.6 |
60 |
YZQ |
23.34 |
Y100L1-4 |
2.2 |
960 |
|
GX250 |
20 |
15.6 |
60 |
YZQ |
23.34 |
Y100L1-4 |
3 |
1750 |
|
GX300 |
10 |
21.2 |
60 |
YZQ |
23.34 |
Y100L2-4 |
3 |
1373 |
|
GX300 |
20 |
21.2 |
60 |
YZQ |
23.34 |
Y112M-4 |
4 |
2346 |
|
GX400 |
10 |
51 |
60 |
YZQ |
23.34 |
Y132S-4 |
5.5 |
1911 |
|
GX400 |
20 |
51 |
60 |
YZQ |
23.34 |
Y160M-4 |
11 |
2049 |
|
GX500 |
10 |
87.5 |
60 |
YZQ |
23.34 |
Y132M |
7.5 |
2381 |
|
GX500 |
20 |
87.5 |
60 |
YZQ |
23.34 |
Y180M-4 |
18.5 |
5389 |
|
GX600 |
10 |
134.2 |
45 |
YZQ |
23.34 |
Y180L-4 |
22 |
3880 |
|
GX600 |
10 |
134.2 |
45 |
YZQ |
23.34 |
Y250M-4 |
55 |
7090 |

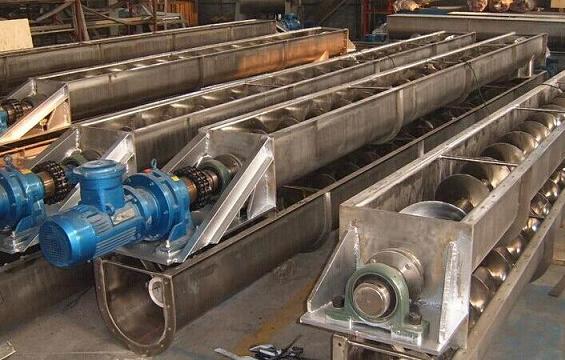

2、U型螺旋输送机
U型螺旋输送机，是螺旋输送机一种，常用规格有：U型200，250，300，400，500，长度：4米－50米。厂家可定做。其机壳为U形,机壳上部可加设槽盖.适用于水平输送,并可敞开加料.属于螺旋输送机的一种，由驱动装置、U型槽、衬板、上盖、进料口、法兰等部件组成，采用DIN15261-1986标准，设计制造符合《螺旋输送机》专业标准，是在粮食、化工、建材、冶金、矿山、电力等部门中广泛应用的一种输送物料设备。U型螺旋输送机中间吊轴承采用滚动、滑动可互换的两种结构，阻力小，密封性强，耐磨性好，使用寿命长。
|
U型螺旋输送机 |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
螺旋直径（mm） |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
螺距（mm） |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
|
转速（r/min） |
100 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
|
输送量Qφ=0.33（m3/h） |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
|
功率Pd 1＝10m(kw) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
|
功率Pd 1＝30m(kw) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
|
转速（r/min） |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
|
输送量φ=0.33（m3/h） |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
|
功率Pd 1＝10m(kw) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
|
功率Pd 1＝30m(kw) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
无轴螺旋输送机试机视频：
